Halterner Grossroller Freunde

Hans-Jürgen hat an seiner Harley eine Stzraßenkarte montiert
Ist ja vielleicht auch mal eine Idee für den ein oderen Rollerfahrer

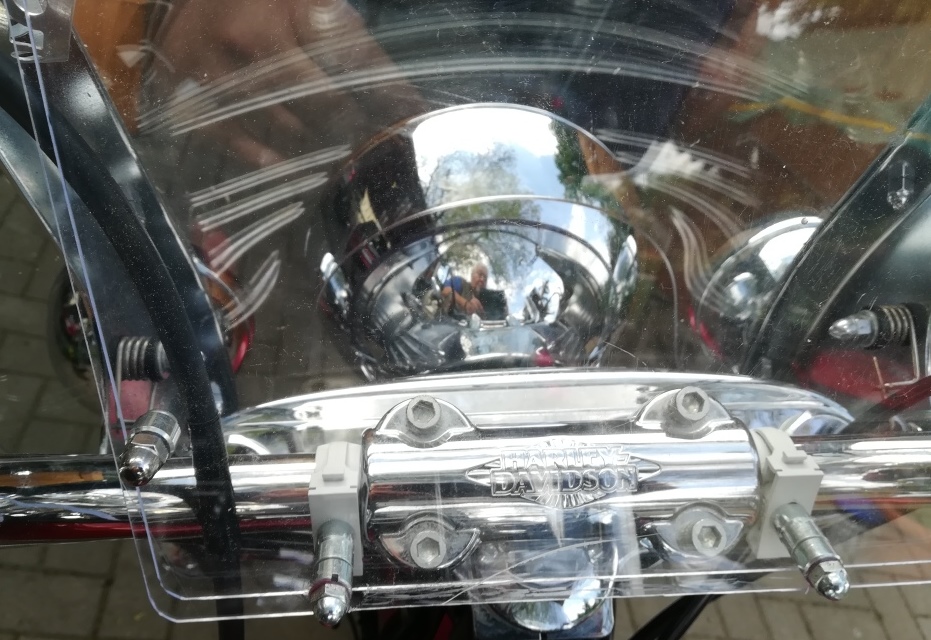

Ich habe heute eine neue selbstgebaute Kartenhalterung an einer HD-Softail-Heritage angebracht.

Zwei deckungsgleiche Plexiglas-Scheiben, hier 25x24cm und 2mm dick, mit sechs M6-Schrauben mit Abstandshalter bzw. Muttern
dazwischen zusammenschrauben und mit zwei Klemmen für Kabelrohr am Lenker und mit Lochband an der Windschutzscheibe befestigt.

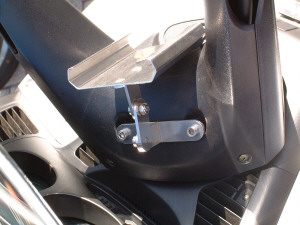

Eine gebogene Aluplatte wurde einfach an der Spiegelaufnahme befestigt darauf wurde die Saugnapfhalterung angeschraubt

Hier wurde eine einfache Fahrradhalterung verbaut
Als Befestigungsrohr wurde ein Tischbein (aus dem Baumarkt) abgesägt.
Die Befestigungsschraube gibt es auch im Baumarkt

Display: Touchscreen, 72 x 54 mm, 320 x 240 Pixel, 3,5 Zoll, 242.144 Farben, TFT, Tag- und Nachtansicht
5 Stunden Betriebszeit mit einer Akkuladung
Preis ca 800 Euro ( 2004)
Leider kann man keine einstellungen vornehmen wie kurze Route, schnellste Route oder Dynamische Route.
Das Kartenmaterial ist auch nicht für Fussgänger geeignet.
Auch fehlt das erkennen von Staus (TCM).
Dank der eingebauten "Assisted Satellite Navigation"-Technologie unterstützt das Gerät auch die Routenführung in Tunnels und Häuserschluchten.
Das Gerät ist nicht Wasserfest

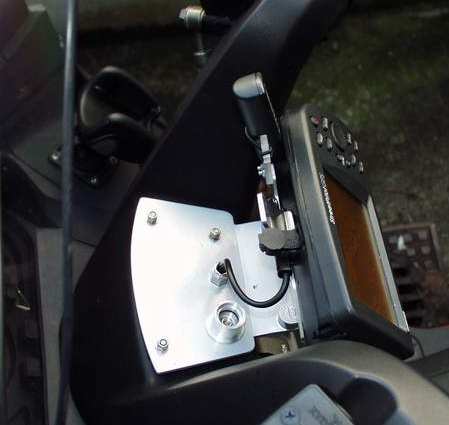

Herbert hat sich aus Aluminium eine Halterung gebastelt und diese an seinem Burgman An 400 K7 angebracht

Das Aluminium wurde mit einer Stichsäge zurechtgeschnitten.
Mit 2 Schrauben ist diese Halterung an der Lenkerverkleidung befestgt

Duch den Blendschutz ist eine gute Ablesbarkeit gewährleistet.
Auch die Instrumente sind noch gut zu erkennen

Die Original Saugfusshalterung hat er zusätzlich mit Elektro-Nagelschellen (7-11mm) befestigt.
Er sichert das Gerät sogar zusätzlich mit Klettband auf der Basis und den Saugfußhalter mit einem Fangriemen (Kabelbinder).

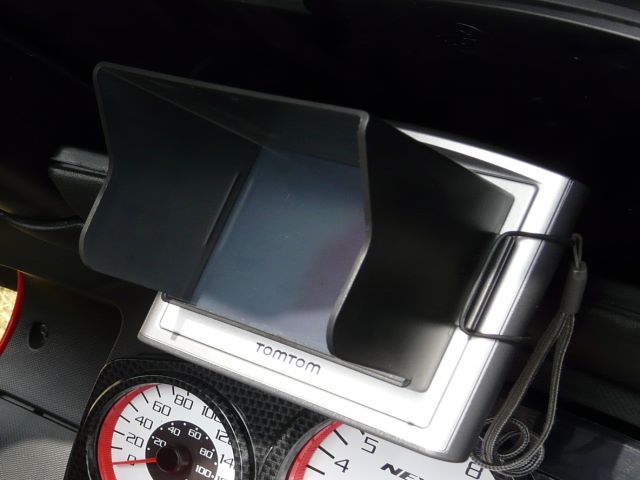

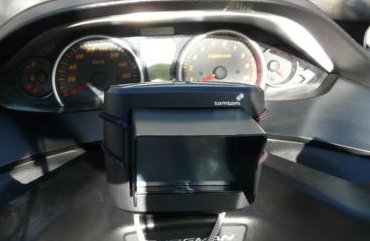

Der Kunststoffrahmen pass exat aufs Display und wir mit einem Gummi festgehalten

Das Navigationssystem Tom Tom Rider, welches es seit 2006 auf den Markt gibt, ist jetzt endlich wasserdicht und speziell für den harten Motorrad- und Rollereinsatz gebaut worden
Ab Mai 2007 gibt es das Nachfolgermodell Rider II mit verbesserter Halterung

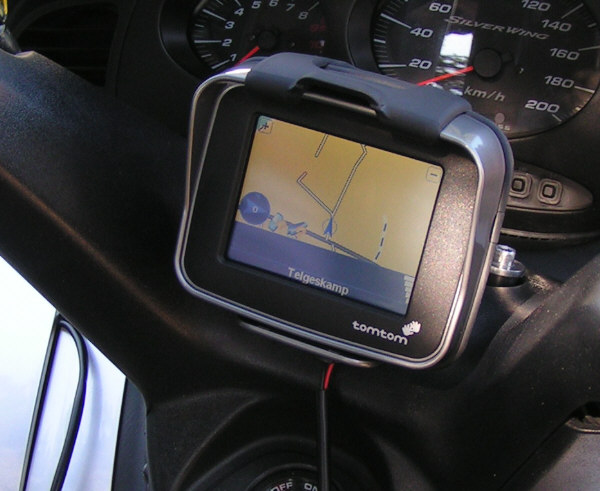

Tom-Tom Rider

Im Lieferumfang ist reichlich Befestigungsmaterial für Motorrad und Roller enthalten.
Das Gerät lässt sich leicht während der Fahrt, selbst mit Handschuhen, gut bedienen.
Ein extra Highlight ist wohl das mitgelieferte Bluetooth Set.
Man muss praktisch nur die Spannungsversorgung verlegen.
Über das kabellose Bluetooth Headset bekommt man die Sprachanweisungen und selbst Handy Anrufe direkt in den Helm.
Kompatibel mit verschiedenen Routenplanern. Die am PC geplanten Touren können leicht eingeladen werden.
Über einen speziellen Service können aktuelle Verkehrs-, Wetter- und sogar Radarkamera-Infos in die Routenplanung einbezogen werden.
Die ersten Geräte kosteten 799.- Euro.

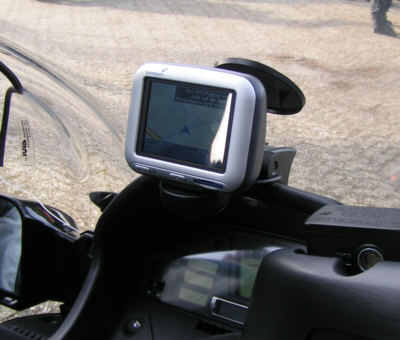

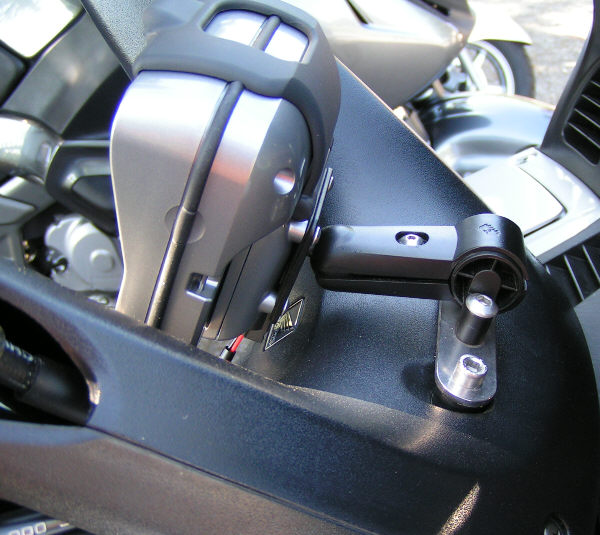

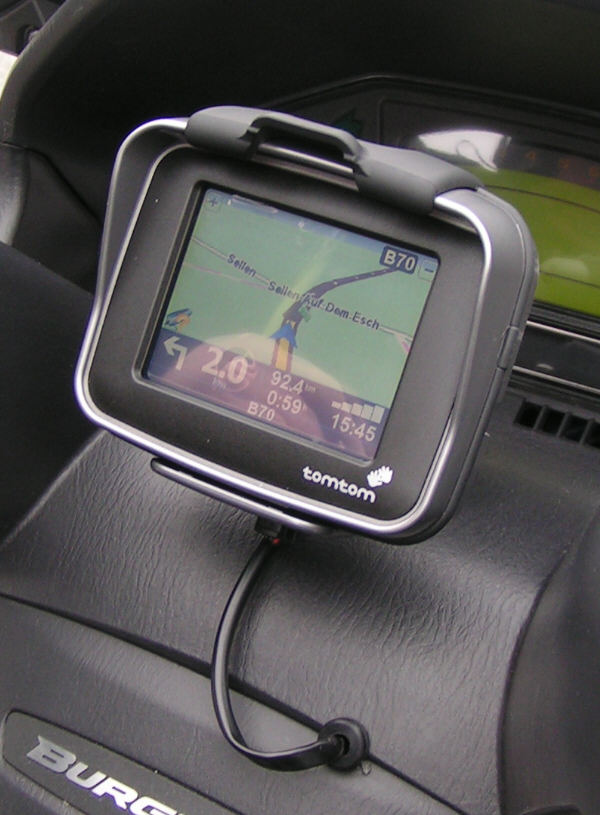

Dieses ist die mitgelieferte Motorradhalterung,
hier an einem Suzuki Burgman AN650

Sehr schlecht und billig verarbeitet ist das Stromversorgungskabel. Es ist schlecht isoliert und es kann leicht Wasser eindringen

01.05.2007

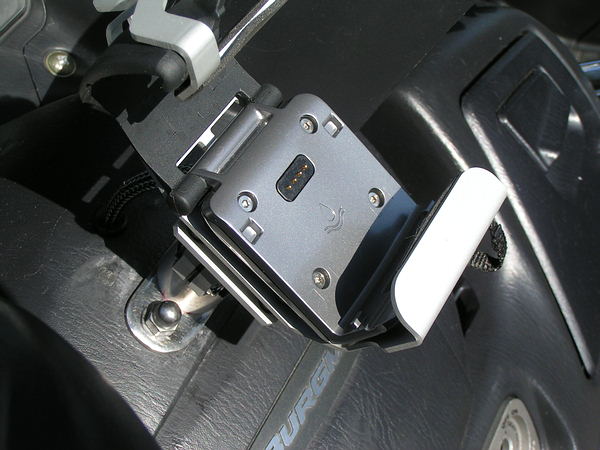

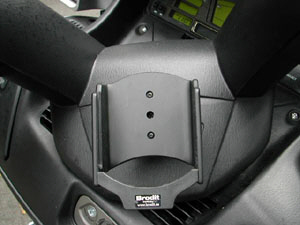

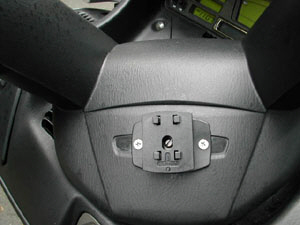

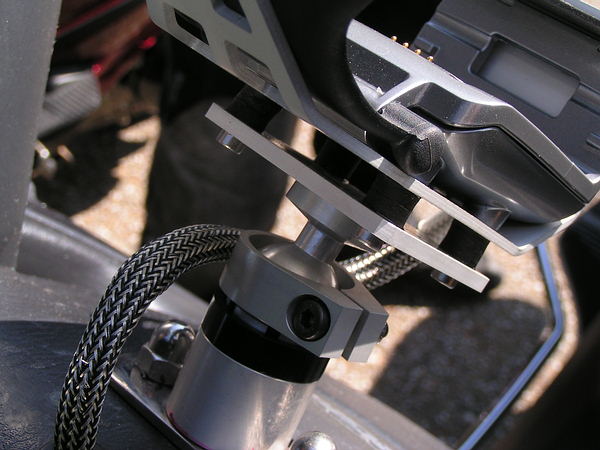

Markus hat eine neue Halterung an seinem An650 verbaut

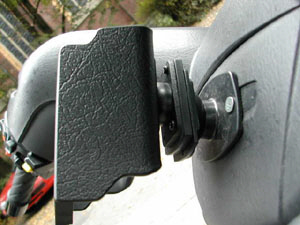

Abschliessbarer EXTREM Halter von Wunderlich 45.- Euro
& Kugelkopfhalterung von
Mechatronik 38 .- Euro

Tom Tom Rider II

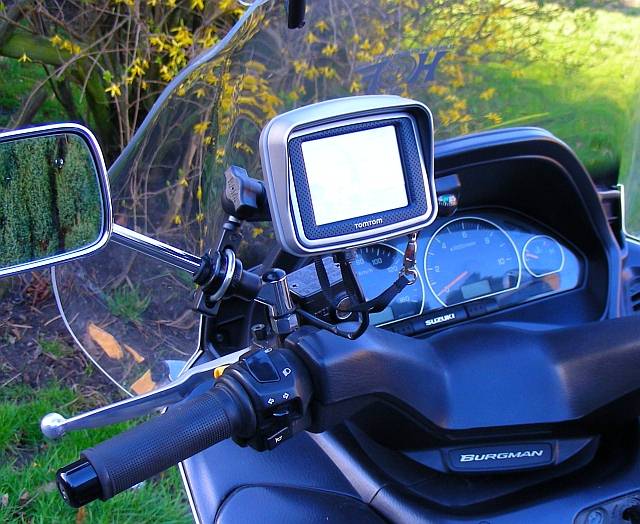

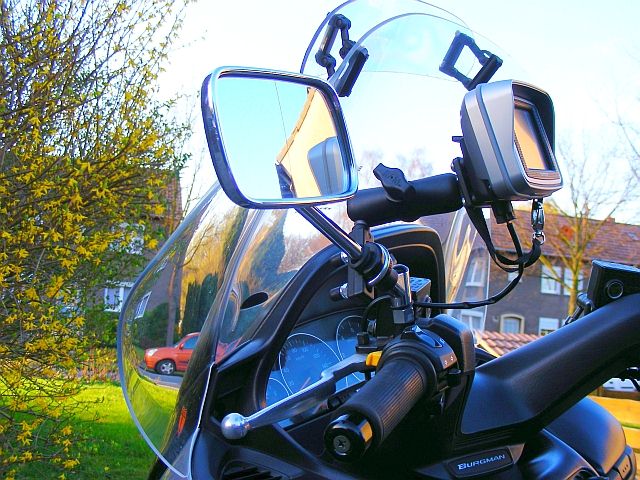

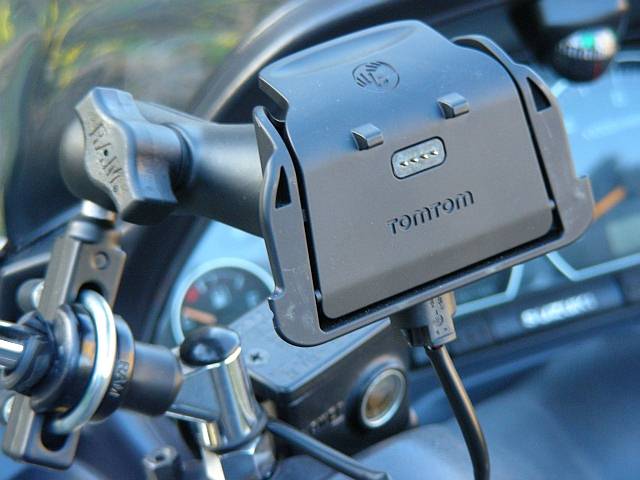

Felix hat an seinem AN400 diese Halterung verbaut
diese position findet er als Ideal

Der Rider 2 " an einem Burgman AN400 K7

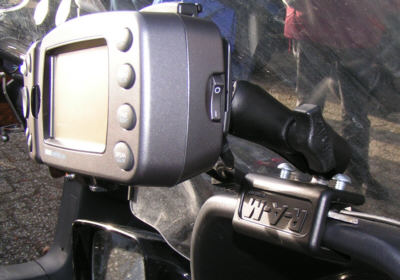

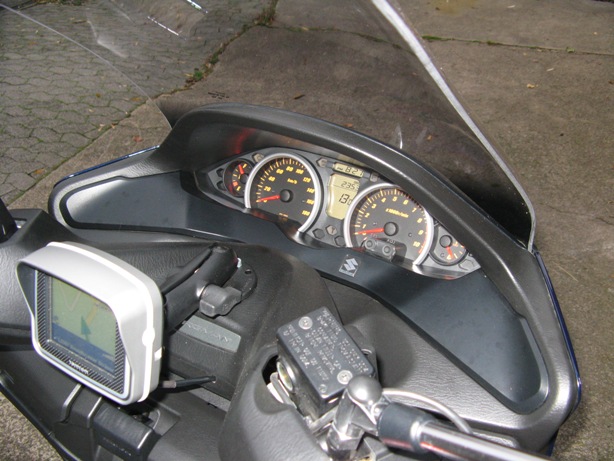

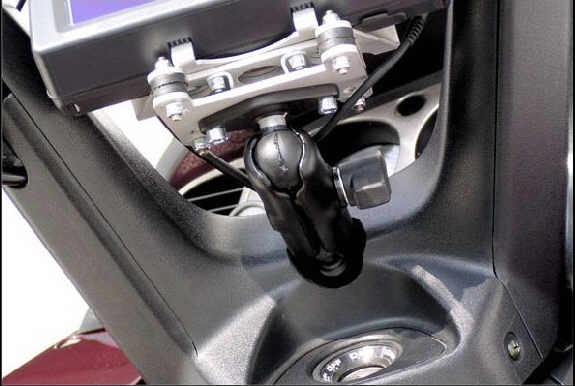

Hubert hat sich an seinem K7 eine Ram Mount Halterung anbauen lassen (Einbaukosten mit Stromverlegung 90.- Euro)

Ram-Mount Adapter für 15.- Euro . Die Stromversorgung kommt nun aus der Lenkerverkleidung

Tom Tom One

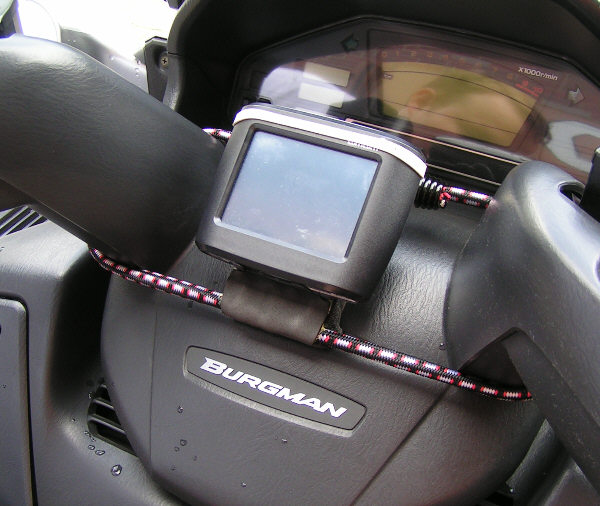

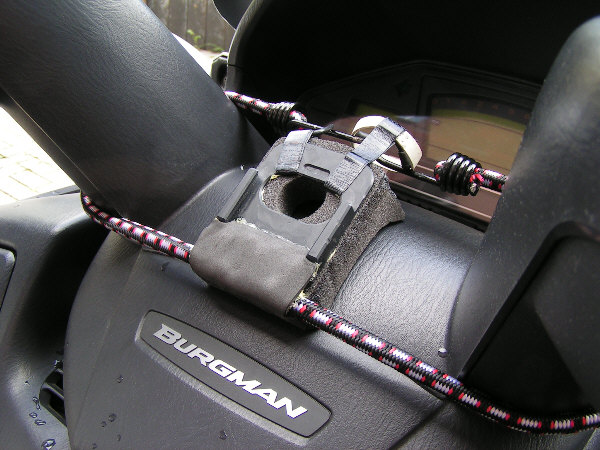

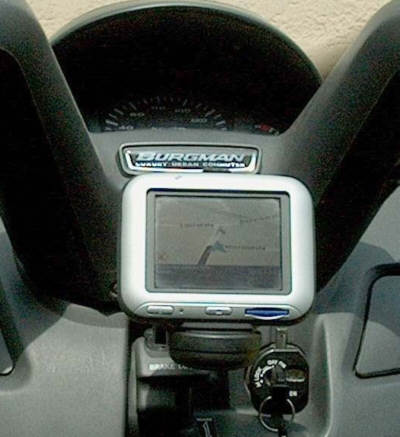

Roman hat eine Halterung für seinen AN650 gebastelt ohne auch nur ein Loch zu bohren

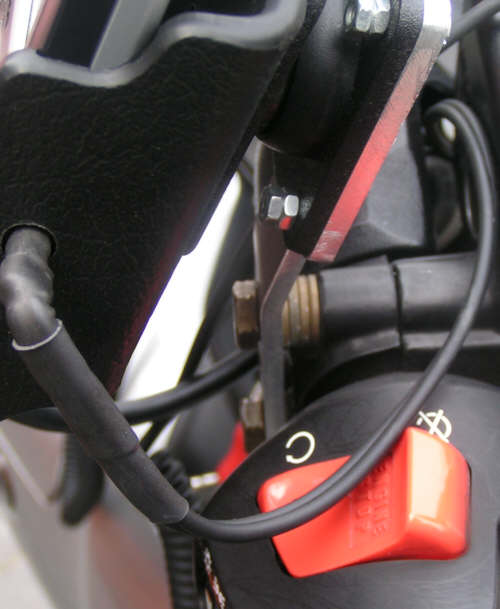

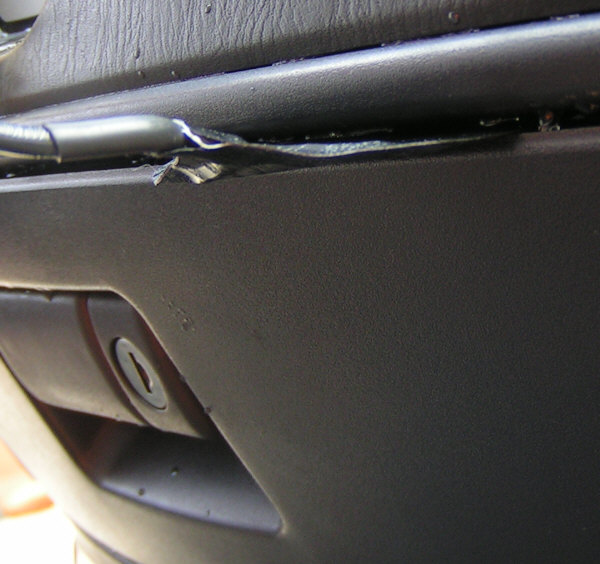

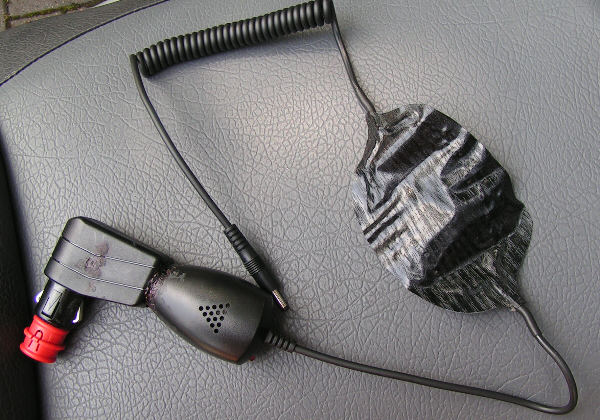

Das Stromversorgungskabel wurde aufgesplittet und mit DC FIX zusammengeklebt.
Weil der Stecker für den Zigarettenanzünder nicht im Burgy passt, hat Roman kurzerhand eine kurze abgewinkelte Version gebastelt.

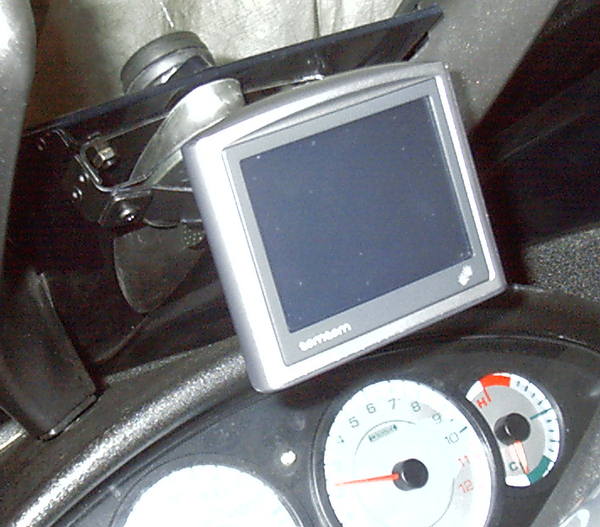

"Teddy"hat sich für seinen Piaggio X9 eine Halterung aus Aluminium selber gebaut
Der Saugnapf ist an der Halterung mit 2 Schrauben angeschraubt.

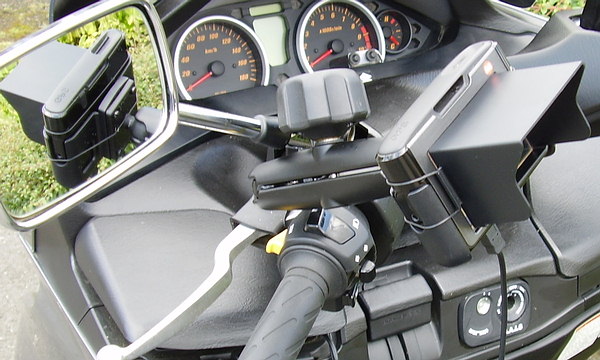

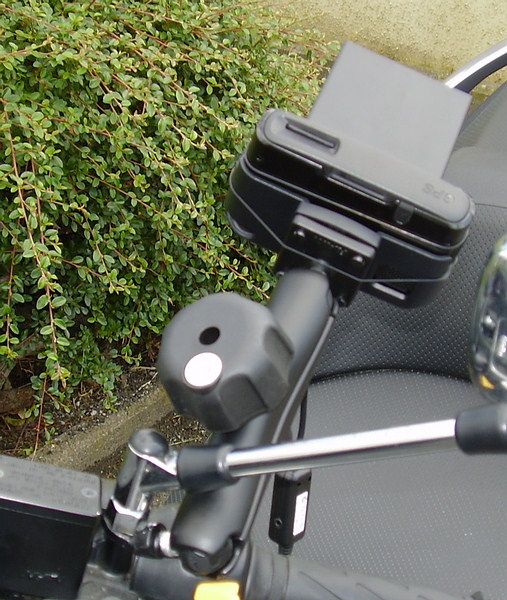

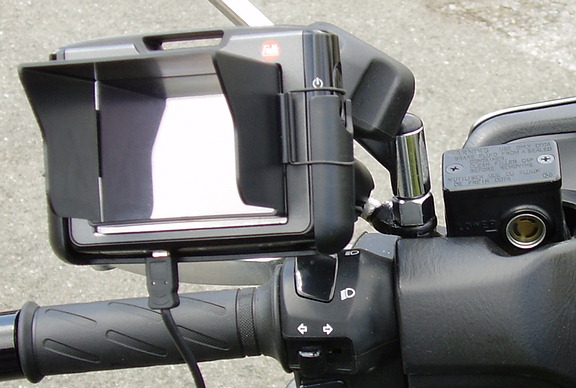

Dietmar hat für seine AN400 K7 und sein Falk N80 folgende Navihalterung verbaut

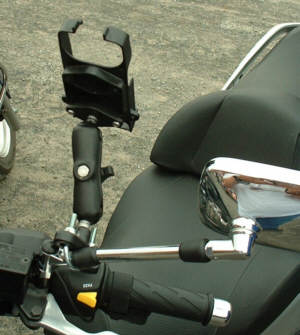

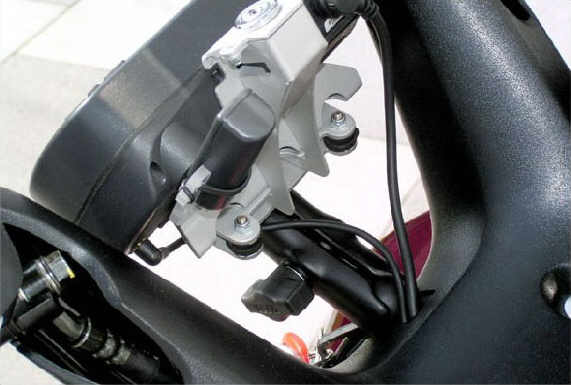

Der eigentliche Halter ist unter dem Spiegel festgeschraubt (Ram RAM-B-272
ca. 20.- Euro)

Durch den lange beweglichen Arm ( Ram-B-201c ca. 30.- ) kann man das Navi schön in Sichtposition bringen.
Die Adapterplatte (Ram B-374 ca. 23.- Euro) wurde auch noch benötigt

Die Halterung ist abschliessbar ( Ram-KNOB3L ca. 23.- ) der Blendschutz ist der selbe wie weiter oben schon beschrieben
Wie man hier schön sieht kann eine gute Navihalterung teurer als ein Navi werden

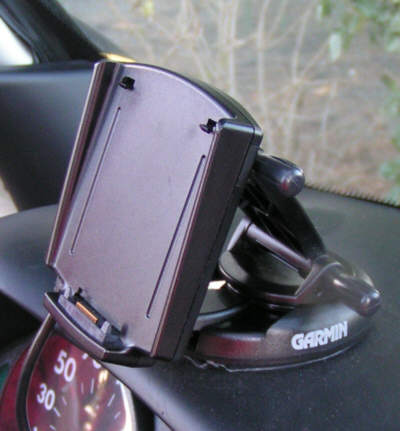

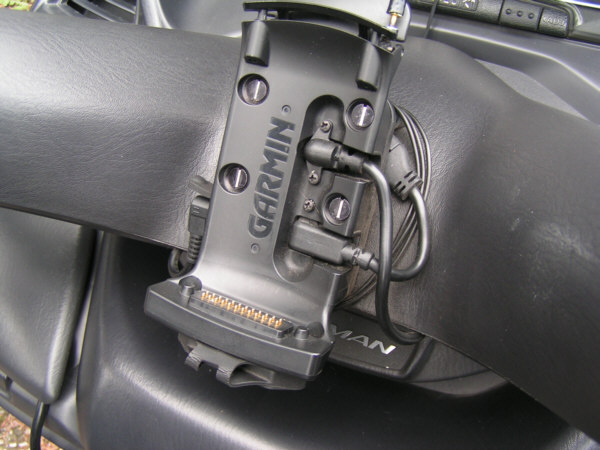

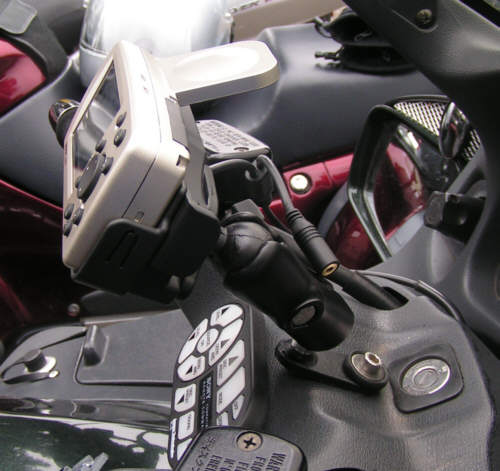

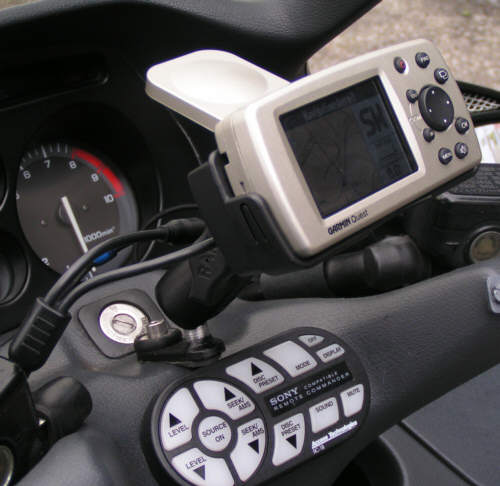

Olli hat an seiner Pan den Garmin Quest mit der original Halterung befestigt.
Vorteil ist, das der Stromversorgungsanschluß in der Halterung integriert ist.
Olli ist von diesem Gerät sehr angetan, es ist klein, handlich, wasserdicht und man kann toll Routen damit planen.

GPSmap 276C
Dieses Navi von Garmin ist wasserfest und man kann es noch gut mit Handschuhen bedienen.
Aktuelles Kartenmaterial gibt es einmal im Jahr und kostet 150Euro.
Leider hat Garmin seine eigenen Speicherkarten.
Das Gerät ist nicht gerade preiswert.
Man kann das Display wirklich toll ablesen!!

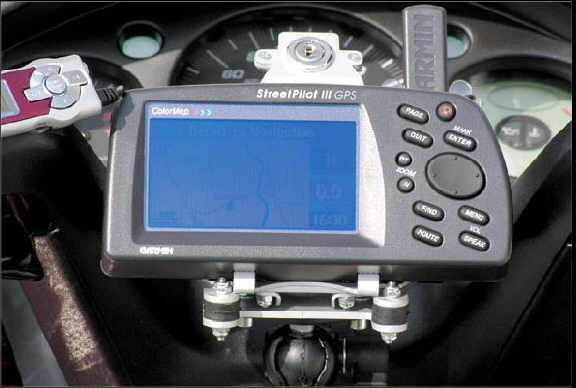

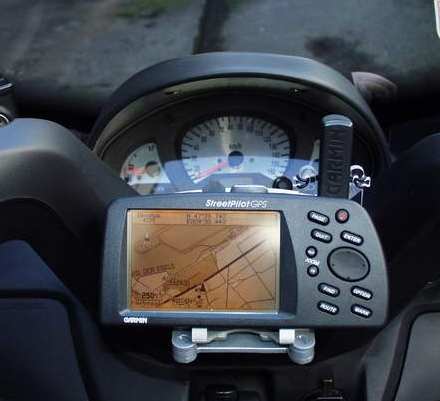

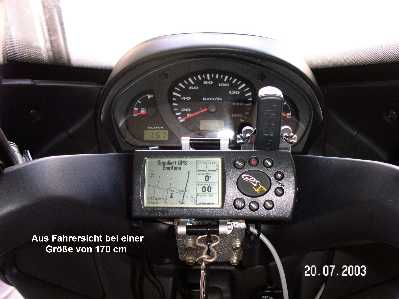

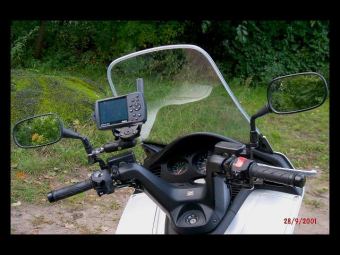

Der GPS Empfänger/Plotter ist von Garmin Typ StreetPilot und kostet neu ca. 1200,-DM. Ich habe das Teil bei eBay ersteigert für 860 ,-DM. Kommen noch zusätzlich Speicherbausteine dazu, 8MB ca. 80,- DM.
Passt ganz London mit sehr großer Genauigkeit

Der Grundhalter ist von der Fa. Touratech, gekauft über die Fa. www.gps24.de . Kosten 125,-DM
Die zusätzliche Applikation habe ich selber gebastelt, ist aber noch dringend verbesserungswürdig, sprich die Halterung muss komplett abnehmbar sein. Aber das krieg ich hin.

Der Garmin Perfect Pilot an einem AN650
Street Pilot 2610 und Perfect Cradel

Der Perfect Cradel kommt an eine Platte die mit der original Garmin Motorradhalterung verbunden wird. Zum Anbau an das Motorrad wird dann eine Ram-Mount Halterung benötigt. Der Cradel ermöglicht den direkten Zugriff auf die wichtigsten Funktionen des Gerätes wie z.B. Zoom in- und out, quit, enter und eine Wipptaste wie man Sie auch vom StreetPiloten 3 kennt womit man das komplette Gerät bedienen kann. Im Gegensatz zum StreetPiloten 3 liegen die Tasten beim Cradel auf der linken Seite das bedeutet das man nicht über das Display greifen muß wenn man das Gerät bedienen will.

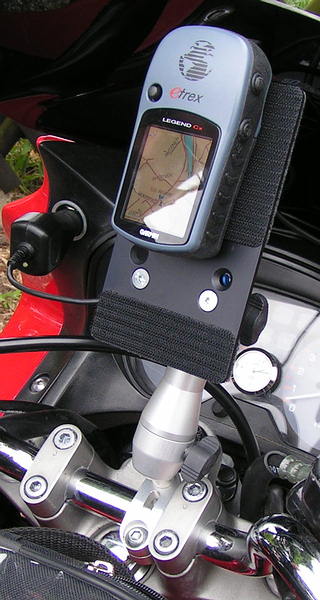

Garmin eTrex Legend Cx
Hier ist der Garmin mit der Universal Halterung Multi pod von Wunderlich an einem Motorrad befestigt.

Er findet den Garmin zu teuer und die PDAs zu umständlich!!

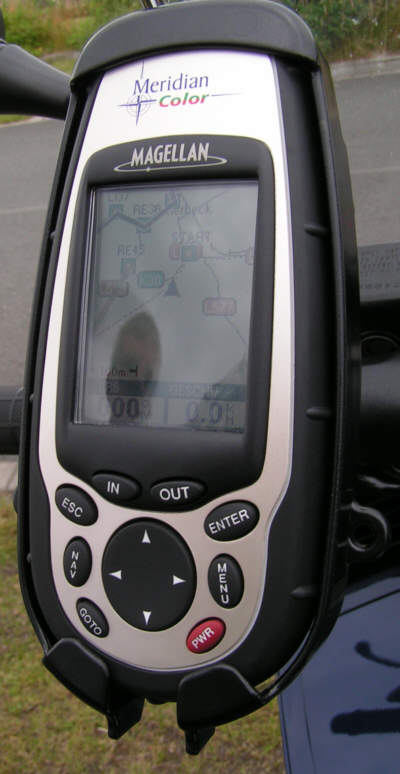

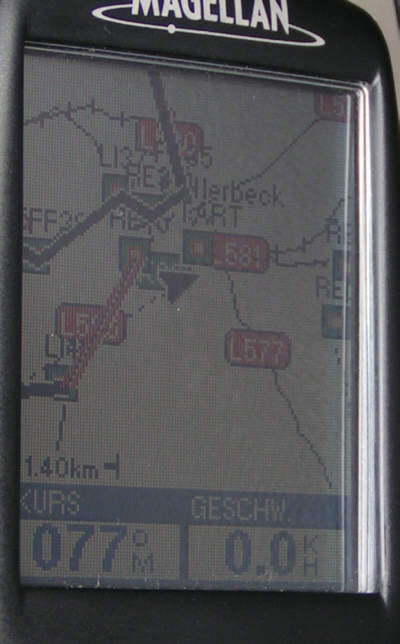

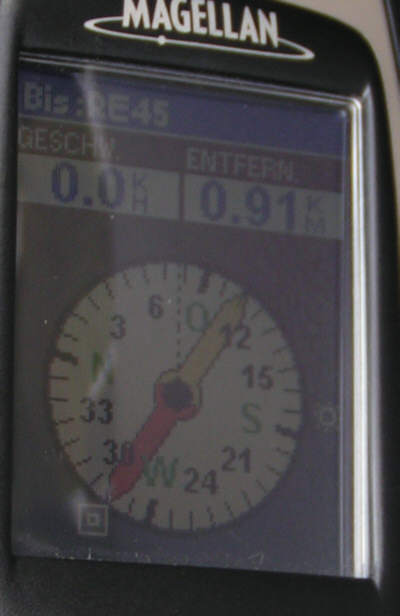

Er meint der Vorteil des Magellan ist:
1. Das Gerät ist mobil, er kann es mit zum Wandern, Fahrradfahren und zum Segeln nehmen
2. Das Gerät ist stoss- und (bedingt) wassergeschützt
3. Er kann das Gerät wärend der Fahrt selbst mit Handschuhen bedienen
4. Das Gerät hat viele Einstellmöglichkeiten

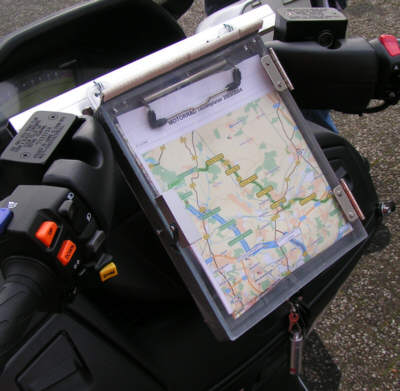

Der "Kartentisch" ist eine Alternative für Leute die kein Navi haben oder wollen. Aber dafür regelmäßig ihr Kartenstudium im Deckel der Rollerbrückentaschen verfluchen, weil sie soweit nach unten schauen müssen daß Sie blind fahren. Mit dem Kartentisch schaut man bequem auf die Karte und behält die Straße noch im Auge. Ich nehme sie nur bei größeren Touren, der TÜV hat sicher was dagegen, weil der Blick auf den Tacho getrübt ist.

19.04.2005

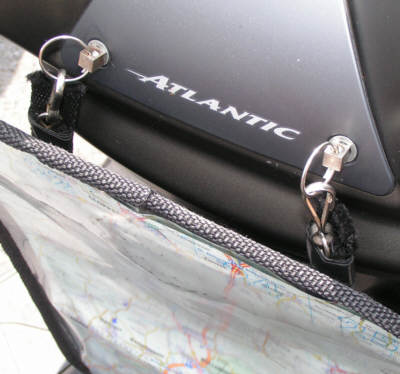

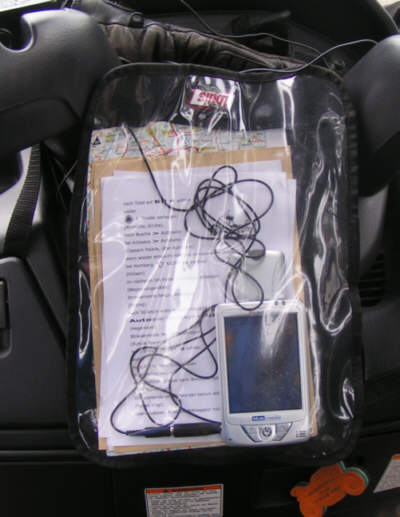

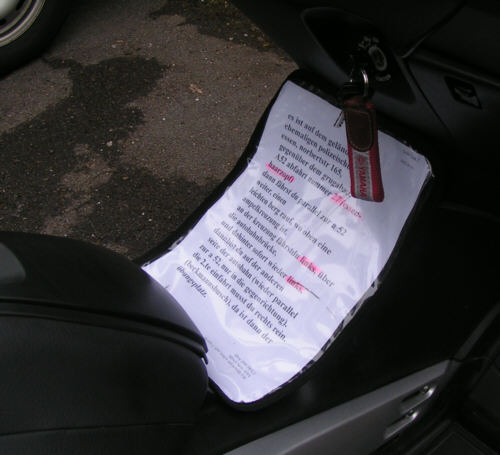

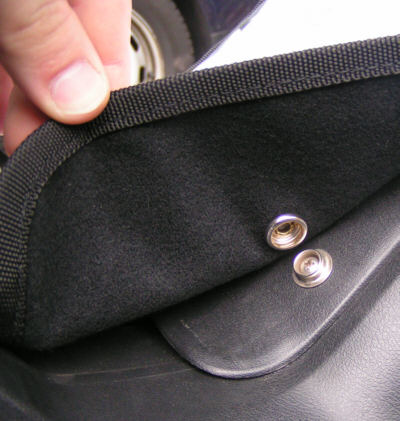

George B. hat zusätzlich zu seinem NAVI auch eine einfache Kartentasche an seinem T-Max angebracht.

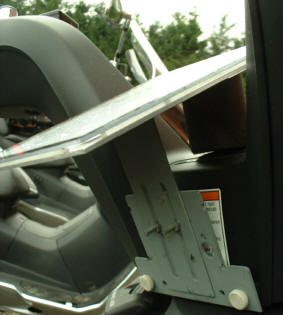

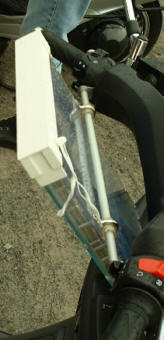

Eine einfache Art für einen Kartenhalter (Burgman AN400)

Und noch eine Kartenhalter Version (Burgman AN400)

Auch dies ist ein Kartenhalter (Burgman AN400)

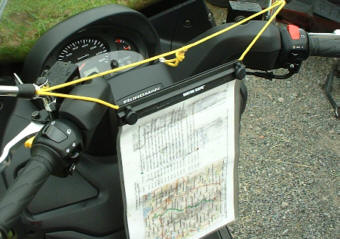

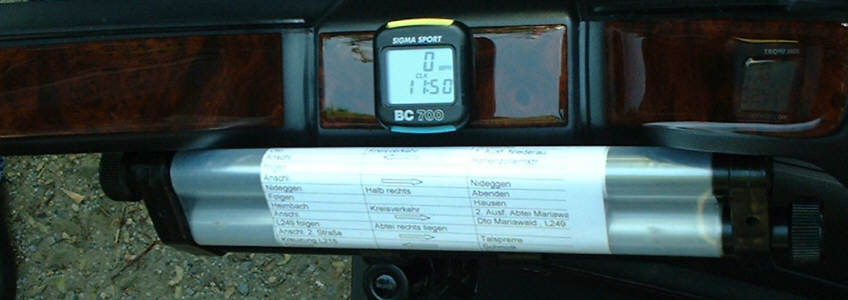

Dieses "Navigationssystem" nennt sich "Routerol Combi" und gibt es in den Niederlanden im Fahrradgeschäft zu kaufen
Preis ca 26.- Euro, hier ist es an einer Helix angebracht

PDA und seine Befestigungen

Seit Aldi die mobilen Navigationssyteme ins Programm aufgenommen hat sind sie für jeden Rollerfahrer erschwinglich geworden.
Wenn man bedenkt, das die Einzelteile (Software, PDA, GPS Maus) einzeln leicht 800 Euro kosten können, sind die Komplettpakete recht preisgünstig zu haben.
Ab 300 Euro bekommt man ein komplettes System
Dazu zählt:
1.PDA (Persönlicher Digitaler Assistent) auch hört man öfter die Bezeichnung Palm, Palmtop oder Handheld.
2.Die Software für den PDA ( meistens Word, Excel, Outlook in einer speziellen Version)
Anhand dieser Software kann man schon erkennen, wozu PDAs eigentlich gemacht wurden.
3. Die Navigationssoftware
4. Die GPS Maus.
5. Halterung, Ladegerät,Verbindungskabel zum PC

Einfache Installation: 12Volt Steckdose und es kann losgehen.
Die Software ist leicht verständlich und wenn mal etwas nicht klappt, einfach den "Reset" Knopf drücken und es läuft wieder.
Man kann mit den PDAs MP3 Musik hören, Bilder von der Digi Cam ansehen, spielen und vieles mehr.

Der grosse Nachteil der PDAs liegt eigentlich darin, das sie nicht vor Spritzwasser geschützt sind, (ein wasserfestes Case ist wichtig)
und das man sie nur mit dem speziellen Stift bedienen kann.
Also ist während der Fahrt mit Handschuhen kaum eine Bedienung möglich.

Der PDA ist leider auch nicht so mobil, da die externe GPS Maus ständig mit Strom versorgt werden muss
Es gibt aber auch Geräte mit eingebauter GPS Maus, da sollte man aber einen Ersatzakku dabei haben.

Es gibt tolle Seiten im Internet, wo man sich richtig über die PDAs informieren kann.
Ich werde demnächst mal eine spezielle Linkliste zusammentragen

Da es wenige Halterungen für den Roller gibt, muß man sich selber was basteln.
Hier seht ihr ein paar Halterungen, die wir an verschiedenen Rollern gesehen haben.

28.11.2007

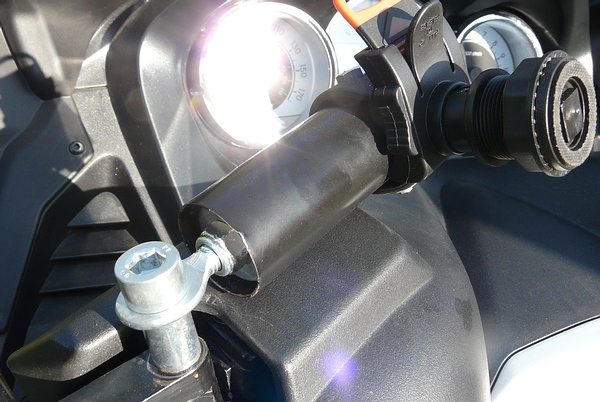

Universal Halterung hier an einem Suzuki UH125

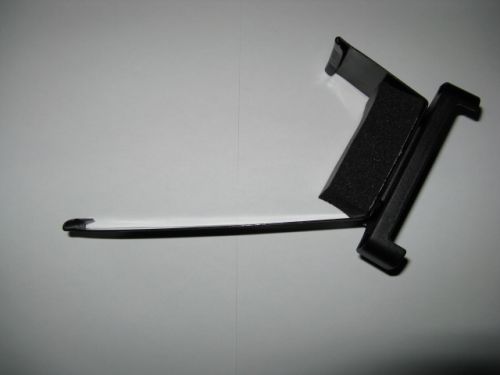

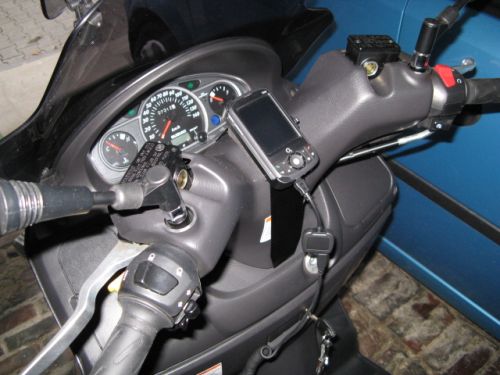

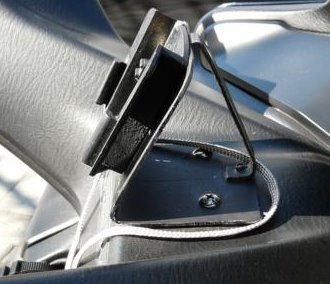

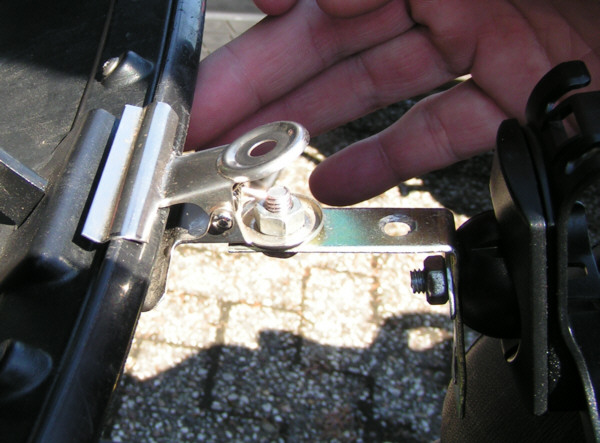

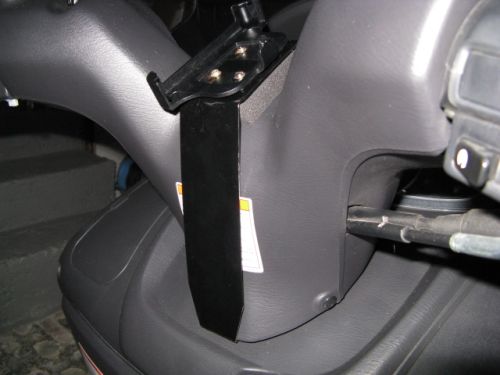

Franjo hat an seinem Roller eine tolle Halterung gebaut.
DIese kann man sicherlich auch für viele andere Fahrzeuge benutzen.
Diese Version hat Franjo im Burgman Forum vorgestellt.

Ich habe für mein Handy (XDA Orbit) mit integrierter Navigation (TomTom) und GPS einen Halter gebaut,
den ich in die Lenkerverkleidung einklinken kann. Keine Bohrlöcher, kein Verschrauben.

wird an der vorderen Verkleidungskante und an der hinteren Kante eingehakt.
Ein Stück dickes Moosgummi sorgt für die entsprechende Zugspannung.

Der Halter ist aus 2mm VA-Blech gebogen.
Das geht ganz gut wenn man das Blech in den Schraubstock spannt, ein Stück Holz als Schlagauflage nimmt und dann mit einem Hammer das Ganze in Form bringt.
Bei der ganzen Sache immer bedenken, dass noch ein Stück Moosgummi (ca. 20 mm dick) zwischen Halter und Lenkerverkleidung passen muss

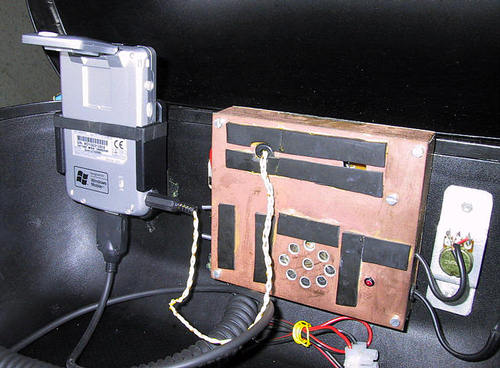

Bei schlechtem Wetter kommt der PDA ins Topcase. Man kann zwar das Display nicht sehen aber dank NF Verstärker und Lautstärkeregler kann man die freundliche Stimme über die Helmlautsprecher laut und deutlich hören.

Mehr Fotos und weitere Infos zu seinen Umbauten findet ihr auf Werners HP unter www.wemy.de

09.01.2005

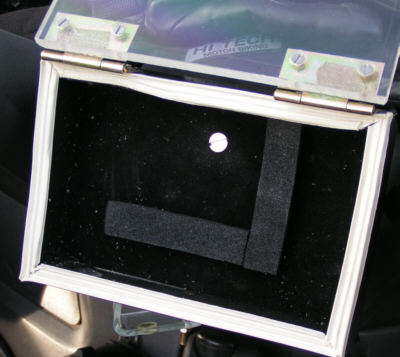

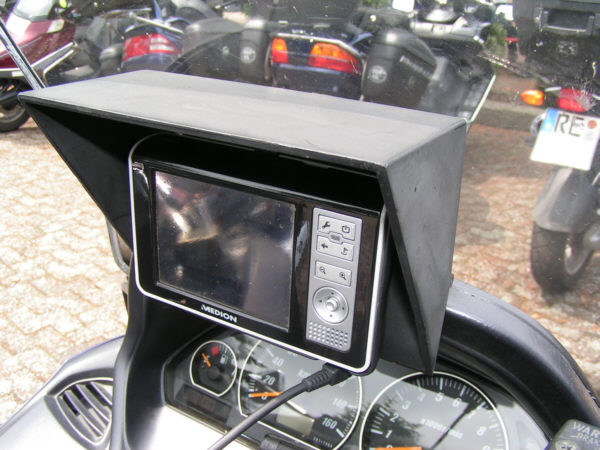

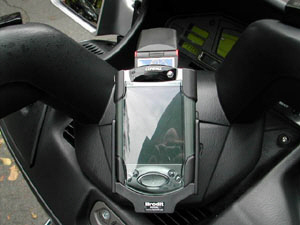

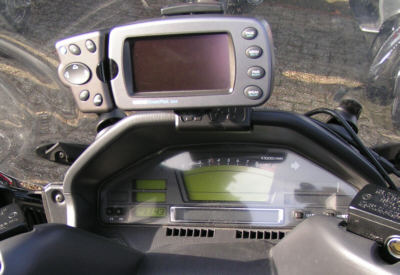

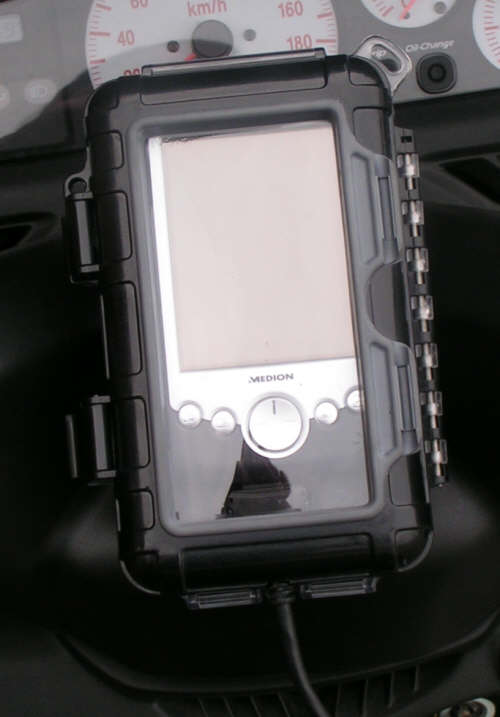

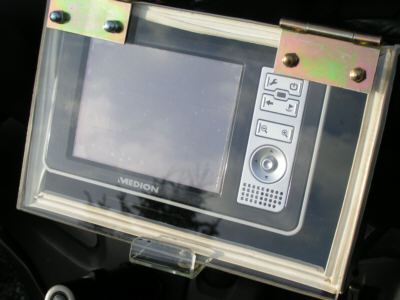

Michael hat sich an seinem AN400 den Medion Navigator angebaut.
Er hat 300MHZ und kostet ca 400 Euro

In der selbsthergestellten Halterung ist das bedingt wasserfeste NAVI bestens geschützt

Das Medion Navi ist ein super Teil vor allen Dingen rechnet es sehr schnell die neue Route aus, wen man nicht der angegebenen Route folgt. Dadrin ist mein Navi im Auto ( VDO Dayton ) weit aus langsamer. Man hat u die möglichkeit, über eine Straßenkarten Anzeige und zusätzlicher Richtungspfeil Anzeige zu fahren oder einer Liste mit den Strassen Verlauf und Richtungsanzeige.Der Vortei bei diesen Gerät ist unter anderen, das man es auch als Fußgänger, zum Beispiel in einer fremden Stadt gebrauchen kann. Dies habe ich während eines Kurzurlaubs in Esens ausprobiert, es zeigt Dir immer den aktuellen Standpunkt an und man hat die Möglichkeit über den gespeicherten Sonderzielen (750.000 ) einen Arzt, Apotheke, Ämter, Parkplätze, Freizeitanlagen, Flughäfen u.s.w.schnell zu finden.

Das Navi hat einen Eigenenspeicher von 64MB und eine MMC 256 MB Speicherkarte, somit 320 MB Speichermöglichkeit.Auf der Speicherkarte ist ganz Deutschland vorinstalliert. Auf zwei mitgelieferten CD ist Kartenmaterial von: West-Europa: Österreich, Schweitz, Italien, Frankreich, Spanien, Portugal, England, Schottland, Wales, Irland , Belgien, Niederlande, Luxenburg, Schweden, Dänemark, Lichtenstein, Norwegen, Finnland. Das Gerät wird ausgeliefert mit einer Autohalterung, Motorrad - Fahrradhalterung einen Schwanenhals und Etui, Ladegerät, 12 Volt-Anschlusskabel ( Zigarettenanzünder).Spezifikationen: Intel Xscal Prozessor 300 MHz, TFT Display mit 65,536 Farben, SD/MMC Erweiterungsschacht, Gewicht 160g, B X H X T : 12,6 X 7,9 X 1,7 cm. Systemanforderung: Microsoft Windows 98SE/2000/ME/XP, Intel Pentium Processor 233MHZ oder höher, CD-Rom Laufwerk, USB Anschluss, 40MB Festplattenspeicher, 12 Volt Autozigarettenanzünder.

10.06.2007

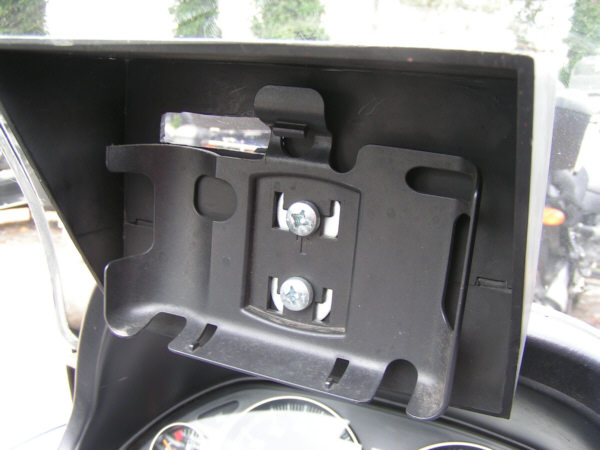

Sichtschutz aus einem Karteikastendeckel

14.11.2004
Auch Garmin hat einen PDA mit eigener Navi Software herausgebracht.
Die GPS Antenne ist bereits eingebaut

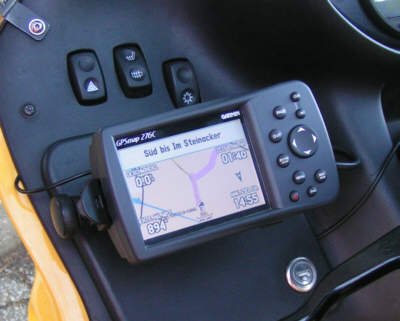

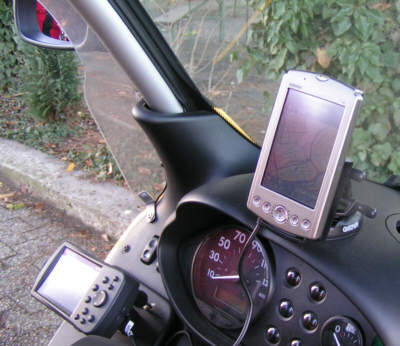

An diesem C1 ist ein PDA und ein Garmin GPSmap 276C montiert

23.07.2004

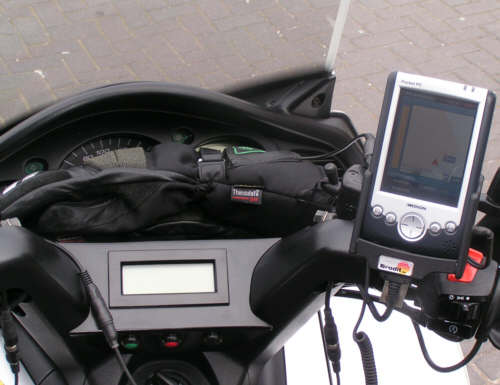

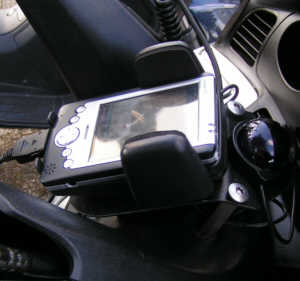

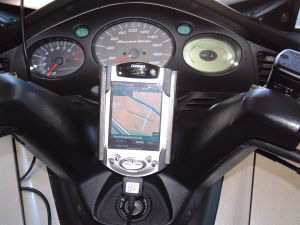

Nun habe ich (Andy.Oldy) auch ein PDA an meinem Helix,
so sieht es aus:

Auch diese Variante der Navi Halterung ist wohl einzigartig.

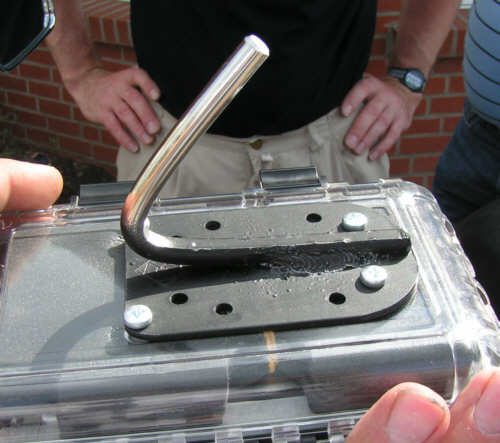

Jürgen B. hat sich etwas einfallen lassen.

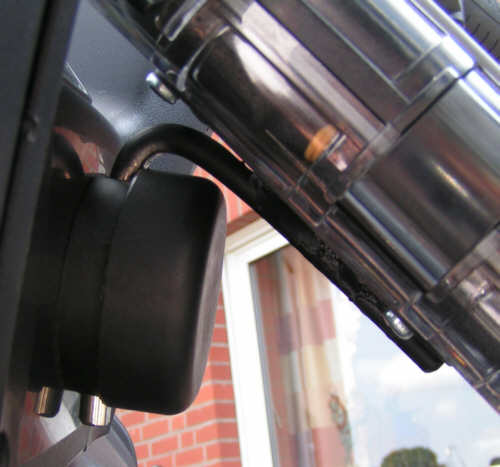

Nun noch die Halterung im Möbelfuss eingesteckt und festdrehen
Tolle Idee Jürgen!!!

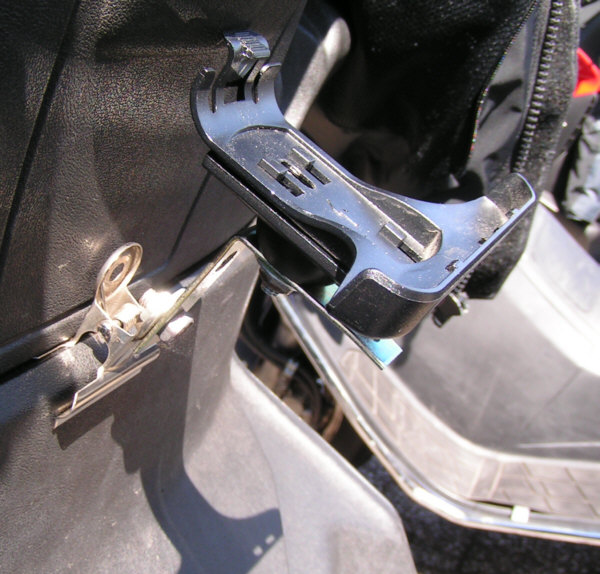

Achim hat ganz einfach eine Grosse Klammer am Handschufachdeckel seines Aprillia Atlantic angebracht

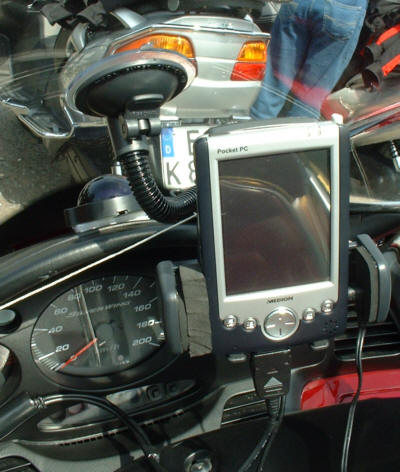

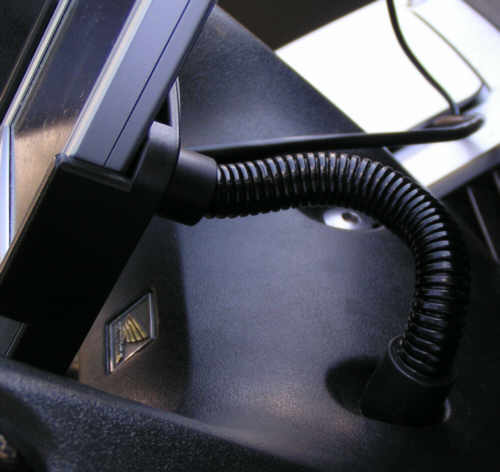

Heinz T. hat die Schwanenhalshalterung, die beim PDA mitgeliefert wurde, umgebaut:
Er hat den Saugnapf abgeschnitten und ein Bolzen mit Gewinde eingesetzt, so das er es in der Lenkerverkleidung einschrauben kann

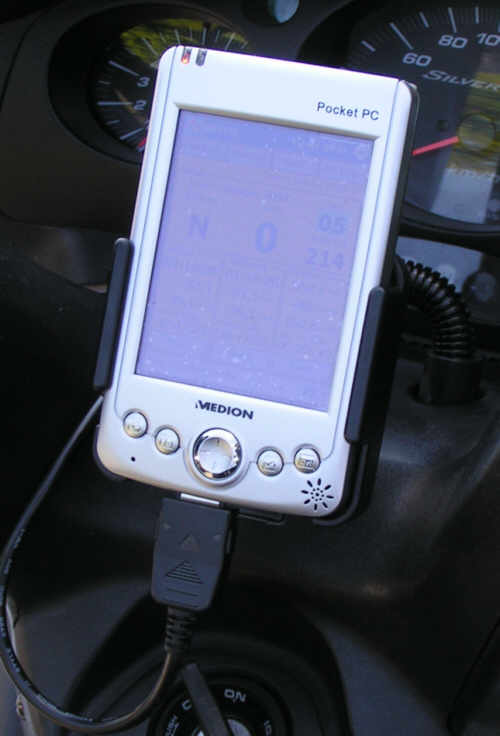

Ingos Navi Halterung an seiner Silver Wing

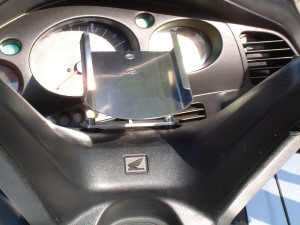

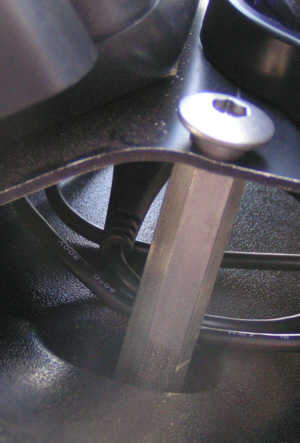

Einfach Stehbolzen oben im Lenker eingeschraubt und die selbstgebogene Metallplatte mit den Originalschrauben befestigt

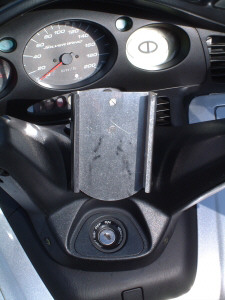

Die Navi Halterung an der Metallplatte angeschraubt

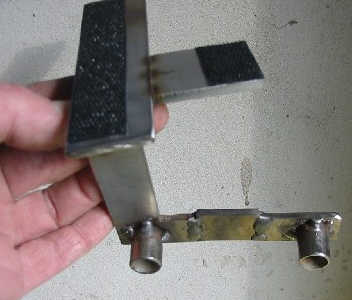

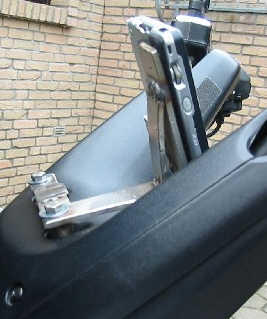

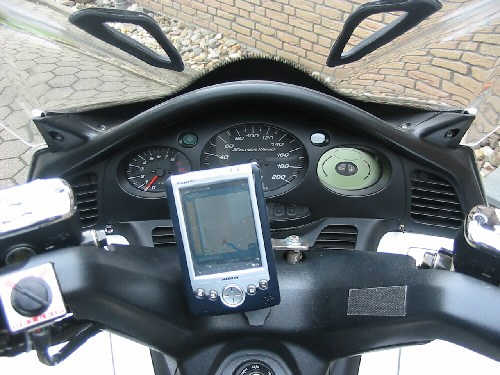

Ollis PDA Halterung
Olli hat sich das Navi MD41311 zugelegt und natürlich musste er auch sofort in seiner Werkstatt eine Wing Halterung zaubern.

In 2 Stunden war das VA Teilchen erstellt.
Der Mini PC wird mit Klettband befestigt.

So sieht das ganze montiert aus

Olli will seine Halterung noch etwas überarbeiten. Er musste "auf die Schnelle" diese Halterung basteln

Das Teil ist mit zwei Gelenken klappbar, damit man den Zündschlüssel noch bedienen kann. In die Halterung wird der PDA von oben eingeschoben und mit der GPS Maus verbunden - schon funktionierts.
Die Klappfunktion hat auch noch den Vorteil, daß man den Winkel verändern kann, je nach Sonneneinstrahlung.
Hat mir ein Kumpel aus Edelstahl gebaut!!

GPS MAP 176C mit Kugelgelenkadapter von Touratech. Darauf sitzt die original Halterung vom GPSMAP. In die Halterplatte des Kugelgelenkadapters muß jedoch ein Loch gebohrt werden, sonst passt die GPSMAP Halterung nicht drauf.Stromversorgung über 12V Adapterkabel, angeschlossen an die 12V Steckdoseder Silver Wing (hier jetzt nicht angeschlossen). Der linke Deckel lässt sich dann bequem wieder zuschliessen, wenn das Kabel angeschlossen ist. Eine Sache von wenigen Sekunden.Das Gerät ist Wasserdicht, also Fahren bei Regen kein Problem.Kostet ca. 2500 DM (incl. MetroGuide Deutschlandkarte, 32MB Speicherkarte und Datenkabel).

Diese Kartenhalterung gibt es für knapp 5,- Euro bei Louis und wird mit Haltebändern am Lenker befestigt.

01.04.2005
Lutz E. hat sich aus dem Baumarkt eine Kunststofbox für Kleinteile besorgt.Das Teil hat einen durchsichtigen Kunststoffdeckel, lässt sich in Sekundenschnelle öffnen und ist zudem wasserdicht. Zwei Rundhaken und eine Alu Stange komplettieren diesen preiwerten Bausatz.

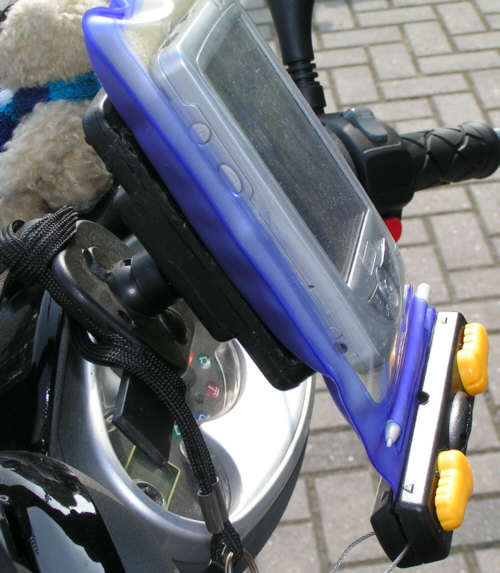

Günnitz hat sich für seinen PDA diese wasserdichte Tasche bei http://aquapac.de/ gekauft

Um den PDA allerdings anschliessen zu können, musste er im schwarzen Kuststoff ein Loch bohren.
So kann er zwar damit nicht mehr Schwimmen gehen, aber für den Wetterschutz auf dem Roller langt es allemal.
Im Aquapac Beutel hat er eine Metallplatte eingeklebt, so das sie auf seinem Magnet-Handyhalter bombenfest sitzt.

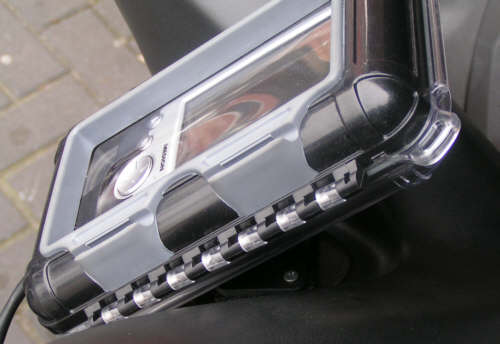

wasserdicht, schlagfest (IP 68), schwimmfähig
passend für nahezu alle PDA
Handheld im PALMCASE bedienbar
30 Jahre Garantie auf ABS-Gehäuse
Sounds hörbar
Stifthalter (außen)

Infos Hier http://www.palmcase.de/

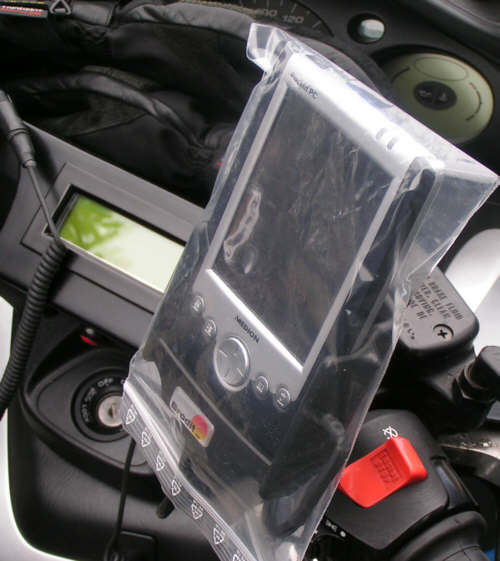

Das Navi ist durch die dünne Folie noch voll bedienbar, leider blendet sie ein wenig

25.07.2004

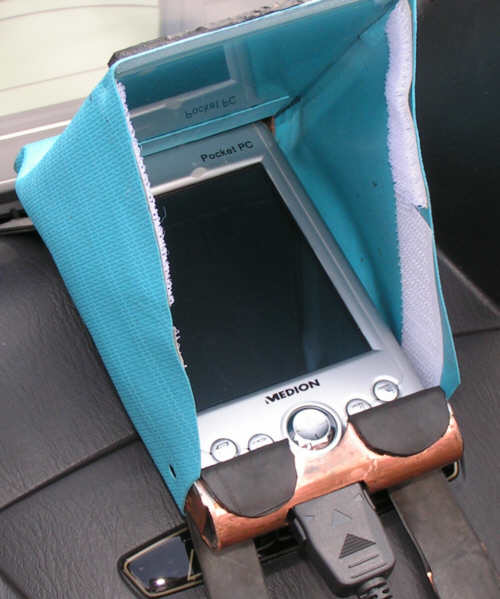

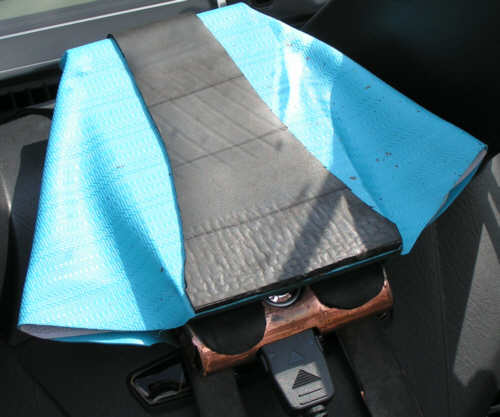

Dieses tolle "Zelt" habe ich in Fürstenau gesehen

So ist es ein guter Blendschutz

Und so ist der PDA wassergeschützt.
Die PDA Halterung ist aus Kupfer selber zusammengelötet.
Der Rest ist Gummi, Stoff und Klettband

So bekommt Klaus sein PDA wetterfest

Eine einfache und preiswerte Lösung!!! Aber Klaus bastelt schon ein"richtiges"System

Programme zur weiterverarbeitung der NAVI Daten

Picopolo
Hiermit könnt ihr nicht nur Diashows und Bilder bearbeiten, sondern auch die Fotos nach ihren Aufnahmeorten sortieren.
Hierfür könnt ihr sie in eine eigene Landkarte einsortieren.
Aber das beste ist, wenn ihr aufgezeichnete GPS Daten von eurer Tour habt, wird nicht nur die Route auf der Karte angezeigt, sondern auch automatisch die Fotos an der Stelle, wo ihr sie geschossen habt. Natürlich muss dazu die Uhrzeit der Kamera genau mit der des GPS Gerätes übereinstimmen.
Die Kostenlose Vollversion könnt ihr euch hier heunterladen:
http://www.picopolo.de/download.htm
